SOC

Rockchip RK3568;

CPU

四核64 位Cortex-A55 處理器，22nm 先進工藝，主頻最高2.0GHz;

GPU

ARM G52 2EE;

支持OpenGL ES 1.1/2.0/3.2，OpenCL 2.0，Vulkan 1.1;

內嵌高性能2D 加速硬件；

NPU

NPU，0.8Tops@INT8 性能；

支持Caffe/TensorFlow/TFLite/ONNX/PyTorch/Keras/Darknet 主流架構模型的一鍵轉換;

VPU

支持4K 60fps H.265/H.264/VP9 視頻解碼;

支持1080P 100fps H.265/H.264 視頻編碼;

支持8M ISP;

內存

1GB/ 2GB / 4GB/ 8GB LPDDR4X;

存儲

8GB/ 16GB/ 32GB / 64GB / 128GB eMMC;

操作系統

Android11.0/Linux

硬件特性

網絡

以太網

支持雙10M/100M自適應以太網;

WiFi/藍牙

2.4GHzWiFi，藍牙4.2;

選配：2.4G/5GHz雙頻WiFi;

顯示接口

2個顯示口,支持eDP 、LVDS ;

2組背光驅動口;

提供4種顯示組合;

顯示組合方式1

單通道LVDS 1080P@60fps;

4lane eDP  1080P@60fps;

顯示組合方式2

4lane eDP  1080P@60fps;

4lane eDP  1080P@60fps;

顯示組合方式3

單通道LVDS 1080P@60fps;

4lane eDP  1080P@60fps;

顯示組合方式4

MiPi 1080P@60fps;

4lane eDP 1080P@60fps;

觸摸屏接口

I2C

2組I2C觸摸屏控制口

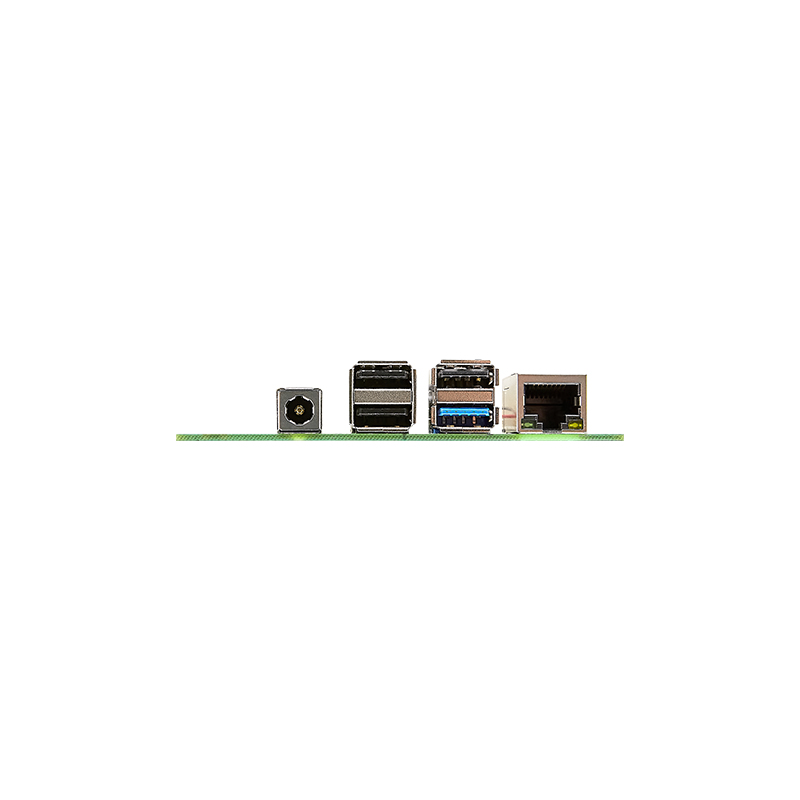

USB

外部USB

1*雙層Type-A，USB2.0 Host（Imax=1.5A）；

1*雙層Type-A，包含1*USB2.0 Host（Imax=1.5A）和1*USB3.0 OTG；

內部USB

1*USB2.0 Host，Imax=2.0A;

1*USB3.0 OTG/Host，Imax=2.0A；

4*USB2.0 Host，Imax=0.5A；

串口

內部串口

1*TTL串口，Debug串口，供電電壓為3.3V；

1*可配置RS485/TTL的串口，供電電壓3.3V；

4*可配置RS232/TTL的串口，供電電壓可以配置12V或5V;

音頻接

內部喇叭接口

喇叭，左右聲道最大支持8ohm/5W;

內部MIC接口

麥克風輸入;

擴展口

輸入輸出擴展口

4*GPIO;

5*ADC;

KEY口

RECOVERY_AD

按此鍵上電，USB OTG切換到固件下載狀態；

開機鍵+LED指示燈

開機鍵+開機指示燈LED1+運行指示燈LED2；

電源輸入

DC12V或DC24V（給打印機供電情況下最小電流：12VDC/5A 或
24VDC/3A）

4pin 航空座，或DC 座（芯直徑2.5mm,外徑5.5mm）（可選）

和4P*1 Pitch 2.54mm接口;

電源輸出

最大：12VDC/3A或
24VDC/2A

4P*1 Pitch 2.54mm接口;

主板尺寸

單位：毫米

120（L)×102(W)

工作溫度

單位：攝氏度

-10℃～60℃;

存儲溫度

單位：攝氏度

-20℃～70℃;

存儲濕度

單位：相對濕度

10%～80 %;
